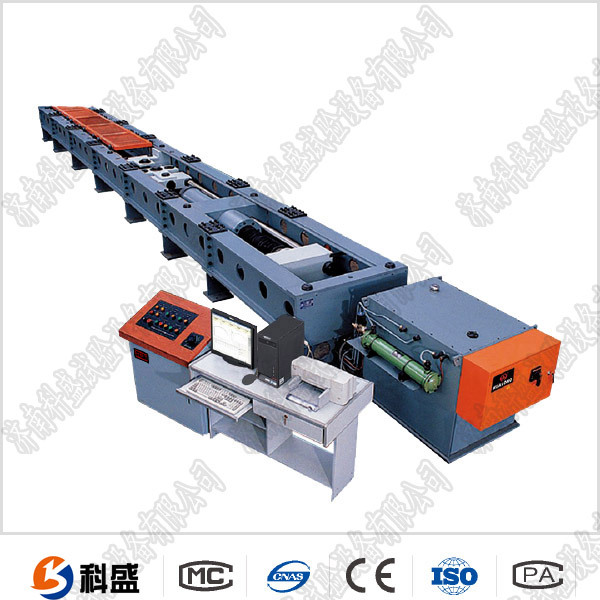

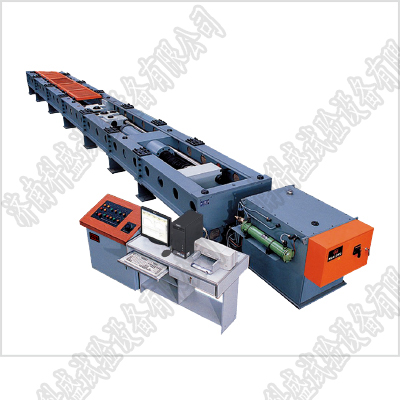

WAL系列微機控制電液伺服臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控制 并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為吊裝帶類、鏈類以及繩索類做產品逐個拉伸試驗專用設備，用于吊裝帶類產品的逐個拉伸負荷,破壞等試驗，要求操作靈活方便，加載緩慢平穩，機體承載能力強等優點。

電力金具臥式拉力大型拉伸試驗機標準要求：

GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分 室溫試驗方法》

GB/T 2611-2007 《試驗機 通用技術要求》

以上標準均執行新有效標準

電力金具臥式拉力大型拉伸試驗機產品參數：

大負荷： 6000kN；結構形式： 單出桿雙作用油缸框架；

結構試驗；操作高度： 500mm；驅動控制方式： 微機控制電液伺服 ；

試驗類型： 常溫金屬拉伸等；

過載保護： 105％過載保護(無變形、無機械損傷)；

整機噪聲： 不超過70dB；負荷示值準確度： 優于示值的±1%；

負荷分辨率： 500000碼，且全程分辨率不變；

力值測力范圍： 2%～100%F·S（4kN～200kN，全程不分檔）；

負荷控制精度： 優于示值的±1%；

應力控制精度： 優于示值的±1%；

活塞空載大移動速度： 不小于100mm/min,并任意可調；

活塞行程： 1500 mm；拉伸空間： 3000mm；

試驗寬度： 550 mm；

拉伸空間中心高度： 500 mm；

主機大外形尺寸： 約7400×700×500（長×寬×高）；

控制柜外形尺寸： 約1100×700×930。
