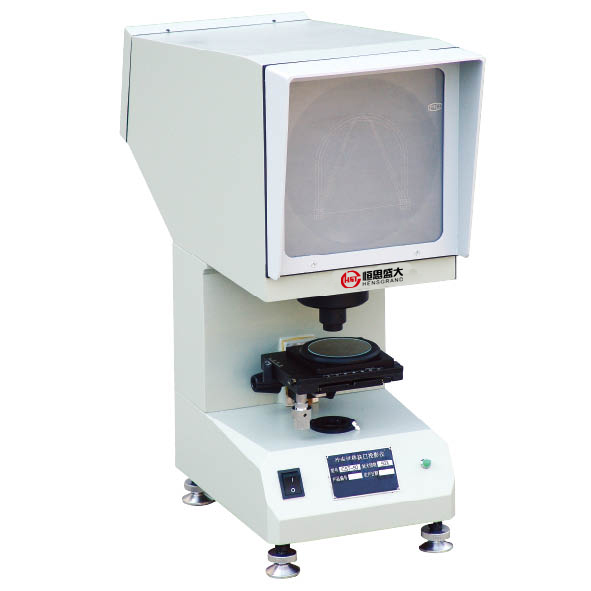

CST-50 沖擊試樣缺口投影儀
該機是根據GB/T229-2007《金屬夏比缺口沖擊試驗方法》、ASTM E-23中對沖擊試樣缺口檢測要求而設計開發的，是用于檢測沖擊試樣缺口制作是否合格的重要設備。
利用光學投影的原理將被測的沖擊試樣U型和V型缺口與投影儀上的標準板圖進行對比以確定被檢測的沖擊試樣加工是否合格，該設備操作簡便，檢查對比直觀、效率高，是沖擊試樣加工過程中必備的檢測設備。
產品技術參數
|
產品型號 |
CST-50 |
|
|
放大倍數 |
50× |
|
|
物鏡放大倍率 |
2.5× |
|
|
投影物鏡放大倍率 |
20× |
|
|
投影屏尺寸 |
ф200mm |
|
|
工作臺尺寸 |
方工作臺 |
（110×125）mm |
|
圓工作臺 |
Ф90 |
|
|
工作臺位移 |
縱向±10mm，橫向±10mm，升降±12mm(無刻度) |
|
|
工作臺轉動范圍 |
0～360о（無刻度） |
|
|
光源 |
鹵鎢燈12V/100W |
|
|
電源 |
200V/50HZ/150W |
|
|
外形尺寸 |
515×224×603mm |
|
|
重量 |
約20kg |
|
